发布时间：2025-11-19 15:13:45 | 新闻资讯

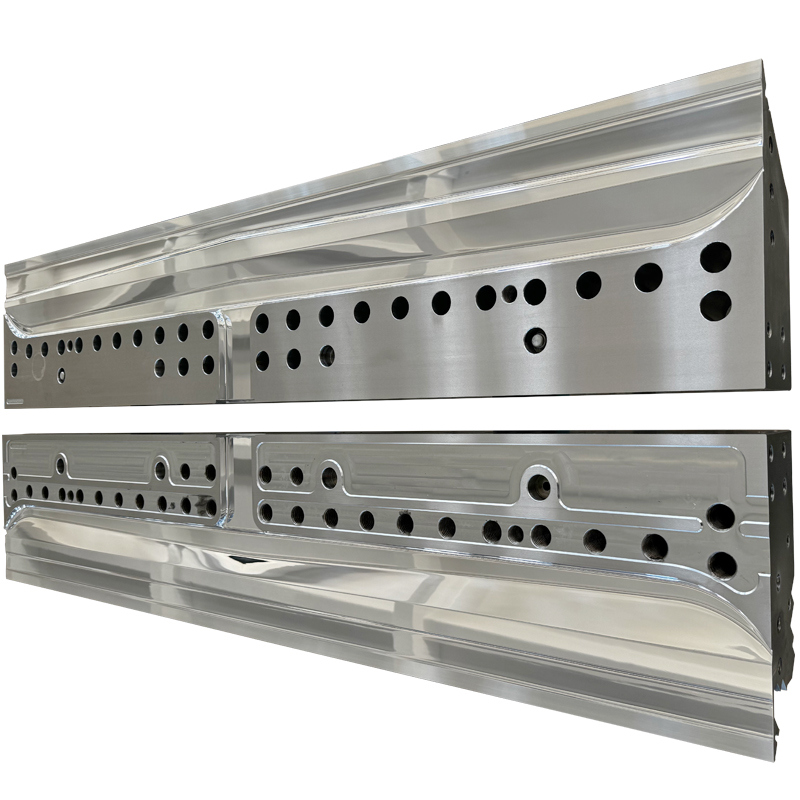

平头挤出光伏模具的硬铬电镀工艺，并非通用电镀技术的简单套用。光伏型材(如边框、支架)对尺寸精度(公差±0.03mm)、表面光洁度(Ra≤0.02μm)及耐候性的严苛要求，决定了电镀工艺必须围绕模具的平头挤出结构特性精准优化。从预处理的表面净化到电镀参数的动态调控，再到后处理的精度校准，每个环节的核心技巧都直接影响镀层与光伏型材生产需求的适配性。掌握这些工艺要点，才能让硬铬镀层真正成为平头挤出光伏模具的“性能增效层”。
预处理精准化：为镀层适配筑牢基底。平头挤出模具的型腔、刃口及密封面是关键工作区域，预处理需实现“无杂质残留+微观平整度达标”双重目标。针对模具表面的切削油和氧化皮，采用“碱性除油+超声波清洗+酸性活化”三步法：先用50℃的氢氧化钠复合除油剂浸泡40分钟，再通过28kHz超声波清洗15分钟，重点清除平头刃口的缝隙油污;活化工序选用12%硫酸+3%盐酸混合溶液，浸泡时间严格控制在3分钟，避免过度腐蚀影响型腔尺寸。
针对光伏模具的平头结构，需增加“电解抛光”专项处理，将模具工作表面粗糙度从Ra0.1μm降至Ra0.05μm以下，确保镀层沉积时厚度均匀。某光伏模具厂通过该预处理方案，使镀层结合力从25MPa提升至32MPa，彻底解决了后期使用中镀层脱落问题。
电镀参数差异化：适配平头结构的性能需求。硬铬电镀的核心是根据模具不同区域的工作负荷动态调整参数，实现“关键区域强化+整体性能均衡”。平头刃口是挤出成型的受力核心，需采用“局部增厚+高硬度”参数：电流密度提升至35-40A/dm²，镀层厚度控制在30μm，使刃口硬度达HV1100-1200.增强抗冲刷能力;型腔内壁需兼顾精度与脱模性，电流密度降至25-30A/dm²，厚度20-25μm，硬度维持HV900-1000.避免过硬导致的表面粗糙。
电解液配比与温度控制是适配光伏高温工况的关键：铬酸与硫酸浓度比严格维持100:1.每2小时检测一次浓度并补充;温度通过恒温系统稳定在55±0.5℃，防止温度波动导致镀层结晶不均。针对大型平头模具(长度>1.2m)，采用“象形阳极+分段施镀”技巧，阳极轮廓与模具型腔完全贴合，同时从两端向中间逐步推进施镀，确保镀层厚度差≤±0.5μm。
镀层修整精细化：匹配光伏型材的精度要求。硬铬镀层需经过“粗磨+精磨+镜面抛光”三级修整，实现与光伏型材生产的精准适配。粗磨采用800目砂轮去除镀层表面的结节和毛刺，重点校准平头刃口的平面度，误差控制在0.01mm以内;精磨选用1500目金刚石砂轮，将型腔表面粗糙度降至Ra0.03μm;最后通过羊毛轮配合钻石抛光膏进行镜面处理，使工作表面Ra≤0.01μm，减少熔融型材的粘模风险。
修整后需进行“尺寸复校”，采用三坐标测量仪对平头刃口的间隙、型腔的长宽尺寸进行全维度检测，确保电镀后模具尺寸仍符合光伏型材的挤出要求。某案例中，通过该修整流程，光伏边框型材的尺寸合格率从95%提升至99.6%。
特殊工况适配技巧：应对光伏产业的环境需求。沿海地区光伏组件生产中，模具需具备更强的抗盐雾腐蚀能力，电镀后需增加“硅烷封孔”处理：将模具浸泡在5%硅烷封孔剂中20分钟，80℃烘干后形成致密防护层，使盐雾测试耐蚀时间从2500小时提升至3500小时。针对大尺寸光伏支架模具，电镀后采用“低温时效+应力释放”技巧，120℃保温3小时，避免模具在长期高温挤出中因内应力导致镀层开裂。
质量检测专项化：筑牢适配性最后防线。建立“三级检测体系”确保镀层适配光伏生产：一级检测结合力(划格法，脱落面积<1%)、二级检测硬度(维氏硬度计，5点均值≥HV900)、三级检测尺寸精度(三坐标测量仪，公差±0.02mm)。对平头刃口等关键区域，额外进行“模拟挤出测试”，在260℃下模拟生产1000次，检测镀层磨损量≤0.005mm为合格。
平头挤出光伏模具硬铬电镀的工艺精髓，在于“精准适配光伏型材的生产特性”。从预处理的微观平整度控制，到电镀参数的差异化调控，再到后处理的精度校准，每个技巧都紧扣光伏模具的结构需求与型材的质量要求。只有将这些工艺要点落到实处，才能让硬铬镀层既满足模具的耐磨防腐需求，又保障光伏型材的高精度生产，为光伏产业的高质量发展提供核心工艺支撑。
