发布时间：2025-11-17 14:48:27 | 新闻资讯

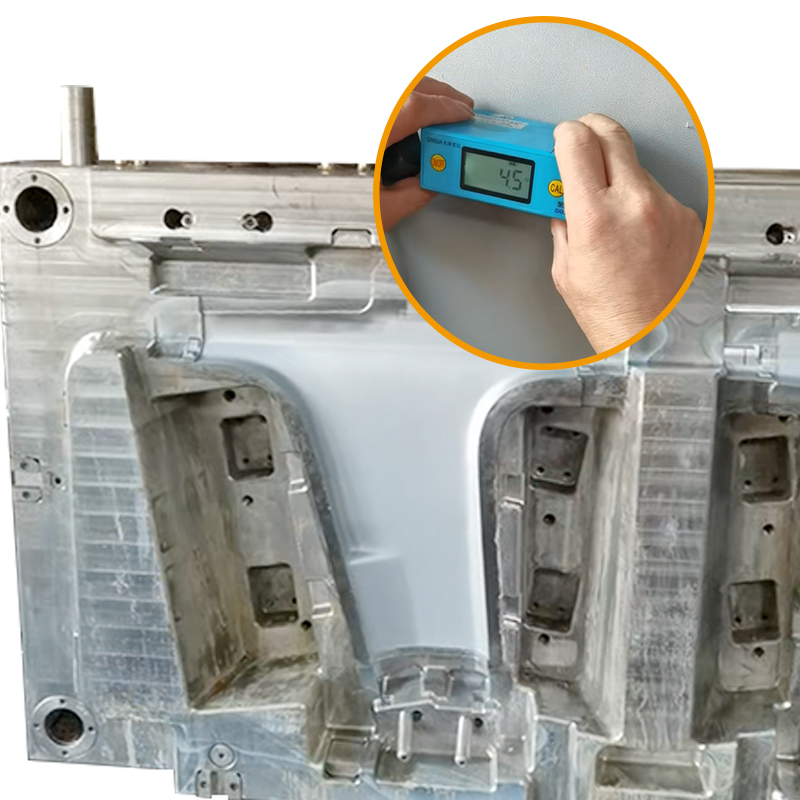

汽车塑料模具的表面涂层选择直接决定其寿命、成型质量与生产效益。当前市场上，硬铬电镀、氮化处理、PVD涂层(物理气相沉积)及陶瓷涂层是主流方案，它们在耐磨、防腐、适配性等核心性能上差异显著。盲目选用易导致模具过早失效——如PVD涂层虽硬度高却易崩裂，氮化处理防腐性不足。本文通过多维度性能对比，结合汽车模具场景需求给出选型指南，助企业精准决策。
核心性能对比：耐磨与防腐是关键分水岭。硬度方面，硬铬电镀(HV800-1200)略逊于PVD涂层(HV1500-2000)和陶瓷涂层(HV1800-2500)，但远超氮化处理(HV500-700)。然而实际耐磨表现更看结合力，硬铬镀层与模具钢基体结合力达30MPa以上，是PVD涂层(15-20MPa)的1.5倍，在汽车保险杠模具的反复开合摩擦中，硬铬电镀寿命达180万件，PVD涂层因结合力不足仅60万件就出现崩裂。
防腐性能上，硬铬电镀以孔隙率<0.5%的致密结构脱颖而出，盐雾测试耐蚀时间超2000小时，是氮化处理(300小时)的6倍以上;陶瓷涂层防腐性相当，但成本是硬铬的3倍;PVD涂层因存在微裂纹，防腐性仅为硬铬的1/3.在PC/ABS仪表盘模具的高温腐蚀环境中，3个月就出现锈蚀。脱模性能方面，硬铬电镀摩擦系数0.05-0.1.优于氮化处理(0.15-0.2)，略逊于含氟PVD涂层，但含氟涂层硬度会下降40%。
工艺适配性与成本对比：硬铬电镀更具普适性。复杂型腔适配性上，硬铬电镀可通过象形阳极技术实现深腔、窄缝的均匀镀层，厚度误差±1μm;PVD涂层因采用真空沉积，深腔部位易出现镀层缺失;陶瓷涂层脆性大，复杂曲面施工易产生裂纹。成本方面，硬铬电镀单次成本约80-120元/㎡，寿命3-5年;PVD涂层单次成本300-500元/㎡，寿命1-2年;陶瓷涂层成本最高(800-1000元/㎡)，仅在特殊场景使用;氮化处理成本最低(50-80元/㎡)，但寿命仅1年左右。
场景化选型建议：高应力磨损场景优先硬铬电镀。汽车保险杠、电池壳等玻纤增强塑料模具，因磨粒磨损极强，硬铬电镀是最优解——镀层厚度25-30μm，配合阶梯式电镀工艺，寿命可达90-180万件。某新能源汽车电池壳工厂实测，硬铬电镀模具寿命是PVD涂层的3倍，综合成本仅为其1/2.
高精度低负荷场景可选用PVD涂层。车灯透镜、内饰件等高精度模具，对表面粗糙度要求Ra≤0.02μm，PVD涂层的镜面效果更优，且无氢脆风险。但需控制使用负荷，单次成型压力不超过50MPa，生产批次建议不超过60万件，避免崩裂失效。某车灯企业采用PVD涂层模具，产品透光率提升2%，但需每1.5年更换一次，适合高端车型小批量生产。
低成本短期使用场景可选氮化处理。商用车简易内饰件模具，若生产批次低于30万件，氮化处理可降低初期投入。但需配套防腐措施，如定期涂抹防锈油，且避免在高温(>200℃)环境使用。某商用车厂采用氮化处理模具，初期成本降低40%，但寿命仅为硬铬电镀的1/3.适合短期项目使用。
极端环境场景可考虑陶瓷涂层。发动机周边耐高温塑料件模具(工作温度>250℃)，陶瓷涂层的耐高温性(耐温>800℃)优势显著。但需采用定制化喷涂工艺，避免复杂结构，且预算需提升3倍以上。某豪华车发动机盖板模具采用陶瓷涂层，寿命达120万件，但成本是硬铬电镀的4倍，仅限极端工况使用。
选型避坑指南：拒绝“硬度至上”，需综合评估结合力与适配性;避免“低价陷阱”，氮化处理虽成本低，但频繁更换反而增加总投入;重视工艺兼容性，硬铬电镀前需彻底预处理，PVD涂层需控制基体硬度(HRC28-32)。建议建立“工况-性能-成本”三维评估模型，普通汽车模具优先选硬铬电镀，特殊场景按需选用其他涂层，平衡性能与经济性。
