发布时间：2025-11-16 14:46:06 | 新闻资讯

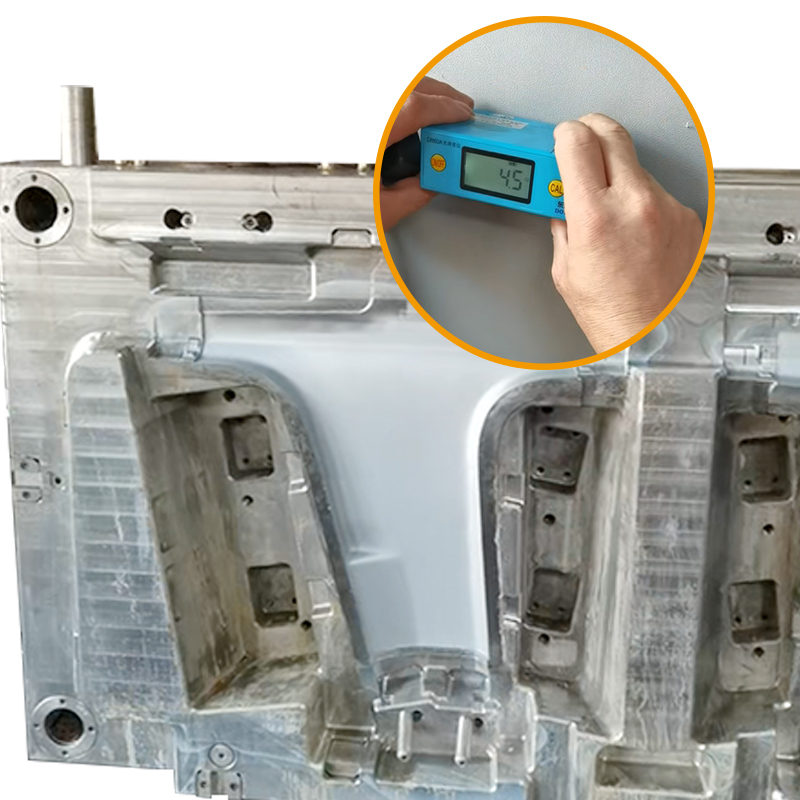

在汽车塑料零部件规模化生产中，模具寿命直接决定生产效率与成本控制。汽车保险杠、仪表盘等关键部件的模具，长期承受高温塑料熔体冲刷、化学腐蚀及反复开合摩擦，未做表面处理的模具往往在生产20-50万件后就出现磨损、锈蚀等失效问题。而硬铬电镀技术通过在模具表面形成高硬度、高致密度的保护层，成为延长模具寿命的核心手段。本文结合权威数据与典型案例，解析硬铬电镀提升汽车塑料模具寿命的内在逻辑与实际成效。
硬铬电镀延长模具寿命的核心在于镀层的优异性能，其对寿命的提升作用可通过量化数据直观体现。从硬度指标来看，普通模具钢基体硬度通常为HRC30-45.而硬铬镀层硬度可达HV800-1200.是基体的3-4倍，这使得模具表面抗磨损能力大幅提升。第三方检测数据显示，经过硬铬电镀的模具，在相同工况下的磨损速率仅为未处理模具的1/5-1/3.在高温腐蚀抗性方面，硬铬镀层的孔隙率低于0.5%，能有效阻隔塑料熔体分解产生的氯化氢、氟化物等腐蚀性气体，盐雾测试中耐蚀时间可达2000小时以上，是未处理模具的10倍以上。
寿命提升的核心数据对比更具说服力。在通用汽车某零部件工厂的实测中，未电镀的PP保险杠模具平均寿命为35万件，每次维护需停机4小时，单套模具年维护成本达8.2万元;采用硬铬电镀(镀层厚度25μm)后，模具寿命提升至180万件，维护周期延长至每生产60万件一次，单次维护时间缩短至1.5小时，年维护成本降至1.3万元。数据显示，硬铬电镀使该模具寿命提升4.1倍，维护成本降低84%，投资回报率达300%以上。
不同汽车塑料模具场景中，硬铬电镀的寿命提升效果呈现差异化优势，案例更能凸显其适配性。在高应力磨损场景中，某新能源汽车电池壳模具(材质为ABS+玻纤)的应用极具代表性：玻纤增强塑料的磨粒磨损性极强，未电镀模具仅生产15万件就出现型腔尺寸超差;采用硬铬电镀并优化镀层厚度至30μm后，模具寿命提升至90万件，且成型的电池壳尺寸公差始终控制在±0.02mm内，完全满足新能源汽车的高精度要求。该案例中，硬铬电镀通过提升镀层抗磨粒磨损能力，实现了寿命6倍的提升。
在化学腐蚀为主的场景中，某汽车内饰件工厂的PC/ABS仪表盘模具案例表现突出。PC/ABS熔体在230℃高温下会分解产生微量腐蚀性气体，未电镀模具生产50万件后表面出现明显锈蚀斑点，导致产品表面产生压痕;经硬铬电镀处理后，模具在生产220万件后仍无明显锈蚀，表面粗糙度维持在Ra≤0.05μm，产品合格率从97.2%提升至99.8%。此处硬铬电镀通过致密镀层阻隔腐蚀介质，使模具寿命提升4.4倍，同时大幅提升了产品质量稳定性。
复杂型腔模具的寿命提升更能体现硬铬电镀的技术价值。某汽车门板内饰件模具因存在深腔、窄缝等复杂结构，未电镀时窄缝部位易出现磨损堆积，寿命仅为25万件;采用“象形阳极+分段电镀”工艺制备的硬铬镀层，确保复杂结构表面镀层厚度均匀性误差≤±1μm，模具寿命直接提升至120万件，且窄缝部位的脱模阻力降低35%，减少了因脱模不畅导致的模具意外损伤。
硬铬电镀的寿命提升效果并非一成不变，镀层厚度、工艺参数等因素会直接影响最终成效。数据表明，镀层厚度在5-30μm范围内时，模具寿命随厚度增加呈线性提升，当厚度超过30μm后，寿命提升幅度趋于平缓，且易出现裂纹风险。某商用车配件厂曾因盲目将镀层厚度增至40μm，导致模具寿命仅提升至预期的70%，还出现了镀层裂纹问题，经调整至25μm并优化电流参数后，寿命达到预期目标。
值得注意的是，硬铬电镀的寿命提升效果需依托规范的后期维护。某合资汽车模具企业的统计显示，经过硬铬电镀的模具，若按要求每生产50万件进行一次镀层清洁与封孔处理，其寿命比未定期维护的模具再提升15%-20%。这表明硬铬电镀是延长模具寿命的基础，而科学维护能进一步放大其价值。
从数据对比到实际案例，硬铬电镀对汽车塑料模具寿命的提升作用已得到充分验证，其通过硬度强化、腐蚀阻隔、磨损减缓等多重机制，使模具寿命普遍提升3-6倍，同时降低维护成本与停机损失。在汽车产业向轻量化、高精度升级的背景下，硬铬电镀技术的持续优化(如纳米复合镀铬)将进一步提升寿命提升幅度，为汽车模具行业的降本增效提供更坚实的技术支撑。
